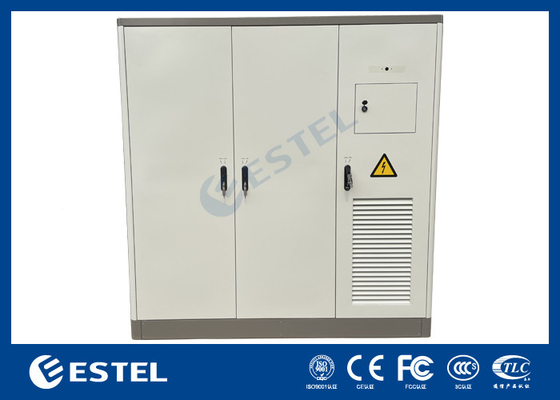

الفولاذ المغلف ثلاثة حجرات المأوى المرفق الخارجي المدمج مع التبريد
تفاصيل المنتج:
| مكان المنشأ: | شنتشن ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | ESTEL |
| إصدار الشهادات: | ISO9001, IP55 |
| رقم الموديل: | ET210120235A-40U |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 35-40 يوم عمل |
| شروط الدفع: | بـ (تـي) ، بـ (بـايـبـال) |
| القدرة على العرض: | 4,000 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| البعد: | الارتفاع × العرض × العمق 2100 مم × 1200 مم × 2350 مم | مقصورات: | 3 حجرات |
|---|---|---|---|
| الباب: | 3 أبواب أمامية | مستوى الحماية: | IP55 |
| نظام التبريد: | مكيفات الهواء | الحزمة: | غلاف خشبي |
| إبراز: | محجوزات الرفات الخارجية من الفولاذ المغلف,محجوزات رف التبريد الخارجي المتكاملة,ثلاث أقسام محجوزات الرفات الخارجية,Integrated Cooling Outdoor Rack Enclosures,Three Compartments Outdoor Rack Enclosures |
||
منتوج وصف
الفولاذ المغلف ثلاثة حجرات المأوى المرفق الخارجي المدمج مع التبريد
1تطبيقات الفولاذ المغلف ثلاثة حجرات المأوى المرفقات الخارجية المتكاملة مع التبريد
تم تصميم أغطية الرفات الخارجية خصيصًا لتحمل الظروف الجوية القاسية ، مما يوفر الحماية لمعدات الاتصالات والبنية التحتية في البيئات الخارجية.هذه الخزانات ضرورية لمجموعة متنوعة من التطبيقاتبما في ذلك:
الاتصالات: تستخدم على نطاق واسع في صناعة الاتصالات ، وتحتوي الحوائط الخارجية على مكونات الشبكة الحيوية مثل المفاتيح والموجهات ومصادر الطاقة وغيرها من الأجهزة الإلكترونية الحساسة وتحميها.
سلكية و CATV النطاق العريض: هذه الحجرات تدعم شبكات CATV اللاسلكية والعريضة النطاق، مما يسهل توزيع إشارات التلفزيون الكابل والاتصال بالإنترنت عالي السرعة.
المحطات الأساسية: تلعب خزائن الاتصالات الخارجية دوراً حاسماً في دعم المحطات الأساسية لشبكات الاتصالات اللاسلكية، وضمان الاتصال والغطاء الموثوق بهما.
المنشآت الشمسية: غالبًا ما يتم نشرها في التركيبات القائمة على الطاقة الشمسية ، وتحمي أغطية الرفات الخارجية المعدات المتعلقة بتوليد وتوزيع الطاقة الشمسية.
أماكن الخلايا اللاسلكية ومفاتيحها: يتم استخدام هذه الخزانات في مواقع الخلايا اللاسلكية والمفاتيح، ودعم شبكات الاتصالات المتنقلة وضمان الاتصال السلس.
محطات النقل: تستخدم أغطية الرفات الخارجية في محطات الإرسال لإيواء المعدات التي ترسل وتستقبل البيانات ، مما يعزز كفاءة الاتصال بين عقد الشبكة المختلفة.
مراكز البيانات: في مراكز البيانات في الهواء الطلق، توفر هذه الخزانات الحماية والإسكان لمعدات الشبكات الحيوية والخوادم.
البنية التحتية للنقل: تستخدم الحجرات الخارجية في أنظمة النقل، مثل الطرق السريعة والسكك الحديدية والمطارات، لدعم أنظمة الاتصال وضمان التشغيل السلس.
هذه الأمثلة توضح التطبيقات المتنوعة للمحافظ الخارجية.والتصميم المقاوم للطقس يجعلهم مكونا أساسيا في مختلف الصناعات والقطاعات.
2الفولاذ المغلف ثلاثة حجرات المأوى المرفق الخارجي المدمج مع معايير التبريد
| البند | الاسم | المعلم التقني |
| 1 | الحجم | الحجم الخارجي: H × W × D = 2100mm × 1200mm × 2350mm |
| 2 | تخطيط الخزانة | ثلاثة مقصورات، حجرتين لتثبيت معدات 19 بوصة / 23 بوصة، حجرة واحدة للبطارية الاحتياطية |
| 3 | مواد الخزانات | الفولاذ المقاوم للزيت مزدوج الطبقة مع العزل الحراري PEF |
| 4 | تصميم الأمن | الباب المدمج، المفاصل المدمجة، القفل الأمني من 3 نقاط |
| 5 | مستوى الحماية | IP55، NEMA 4 أو 4X |
| 6 | اللون | RAL7035 |
| 7 | التحكم في المناخ | مكيف الهواء AC220V ومروحة DC48V |
| 8 | نظام الإضاءة | جهاز استشعار الباب + ضوء LED 48V ((عندما تفتح الباب ، سيضيء LED ؛عندما يتم إغلاق الباب ، سيطفئ LED.) |
| 9 | نظام الترسيم | 200A قضيب نحاس ((13 نقطة M6 و 2 نقطة M8) |
| 10 | درجة حرارة العمل | - 40 °C ~ + 55 °C |
| 11 | رطوبة العمل | ≤ 95% (+ 40 °C) |
| 12 | ضغط الهواء | 62kpa ~ 106kpa (مثل 0m ~ 5000m الارتفاع) |

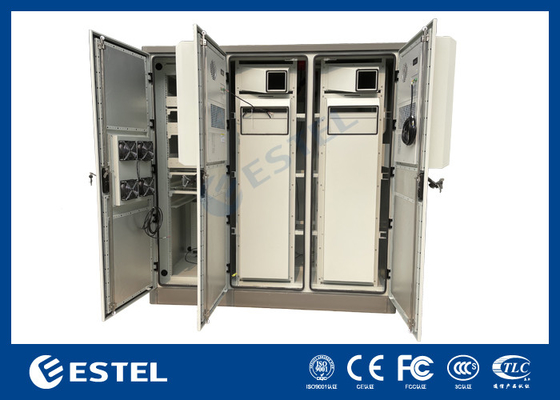

3-إرشادات المقصورة:
ملاحظة: يمكن تخصيصها.
المقصورة اليمنى: تضم 4 رفوف للبطاريات لتركيب البطاريات.
المقصورة الوسطى: تتضمن رفوف 42U لتثبيت المعدات.
المقصورة اليسرى: تتضمن رفوف 42U لتثبيت المعدات.
4.نظام تبريد الخزانة

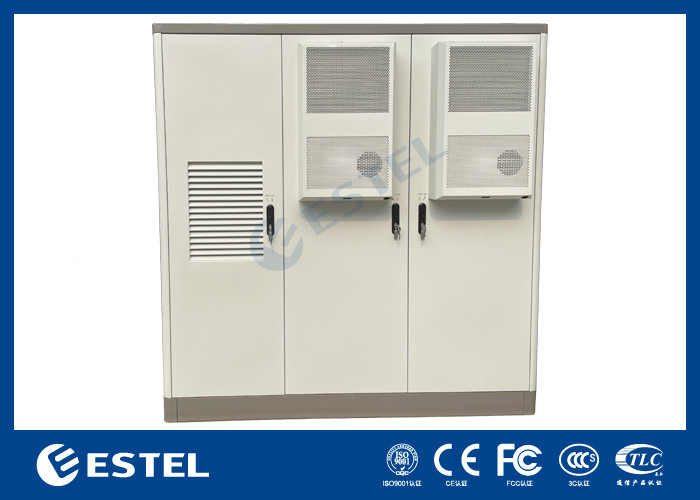

هناك 3 مكيفات هواء مثبتة على الأبواب الأمامية الثلاث لجعل درجة الحرارة داخل الخزانة مستقرة للمعدات التي تعمل بشكل طبيعي.
ملاحظة:يمكن أن يختار مكيف الهواء أيضًا AC 110V 60HZ أو DC 48V ، ويمكن للمروحة أيضًا اختيار AC 110V أو 220V.
5قائمة الملحقات
5.1 قائمة الملحقات القياسية:
يتضمن: قفل الباب مع مكيف الهواء، 19 بوصة القيادة القيادة، الأرضية القيادة القاع أو الأجهزة.
| لا.. | الاسم | كمية | الوحدة | المعلم التقني |
| 1 | محفظة الرف الخارجي | 1 | مجموعة | 1) الحجم الخارجي: H*W*D=2100mm × 1200mm × 2350mm |
| 2 | مكيف الهواء | 1 | مجموعة | الخيار |
| 3 | مروحة | 1 | مجموعة | DC48V مع ضبط درجة الحرارة |
| 4 | مصباح LED | 1 | مجموعة | DC48V، تستخدم للإضاءة في الخزانة |
| 5 | شريط الحافلة | 1 | مجموعة | 200A قضيب نحاس ((13 نقطة M6 و 2 نقطة M8) |
| 6 | معدات دعم | 3 | مجموعة | |
| 7 | الحزمة | 1 | مجموعة | الصندوق الخشبي ، المنصة الخشبي + فيلم تمدد أو المنصة الخشبي + الصندوق الخشبي |
5.2 ملحقات اختيارية:
الاكسسوارات التالية متاحة للطلب الاختياري.
| البند | المعلم التقني |
| النظام الاقتصادي |
وحدة مراقبة البيئة 19 بوصة 1U؛ DC48V، دعم بروتوكول الاتصال RS232، RS485، SNMP، TCP/IP. جهاز استشعار دخان 1 × مستشعر 1 × للمياه، مستشعر درجة الحرارة 1 ×، أجهزة استشعار الباب نظام مراقبة البيئة هو شبكة شاملة من الأجهزة والتقنيات المصممة لتتبع وتقييم جوانب مختلفة من البيئة.يلعب هذا النظام دورا حاسما في جمع البيانات لفهم الظروف البيئية، اكتشاف التغيرات، وإدارة الموارد الطبيعية. |
| مطفأة الحرائق |
جهاز إطفاء الحرائق بالهباء الساخن هو منتج جديد فعال وصديق للبيئة لمكافحة الحرائق بمستوى شركة Vanguard International Semiconductor Corporation ، وهو الأول في الصين.إنّه منتج حماية أخضر من الحرائق ذو تقنيات عالية ويفيد البشريةولدت في ظل اتفاقية مونتريال الدولية وزيادة الوعي الصيني بحماية البيئة.إنه بديل مثالي لأجهزة إطفاء الحرائق الهالونية ومناسب للمساحات المغلقة نسبيا مثل خزانات التوزيع.
تشغيل كهربائي أو تشغيل ساخن: درجة حرارة البدء الساخن ≥ 170 درجة مئوية. درجة حرارة البدء الكهربائية ≥ 700mA |
| نوع الأسلاك PDU |
مدخل التيار المتردد:63A/2P*2 مع القفل؛ AC/SPD:30-60KA/2P*1؛ مخرج التيار المتردد: 63A / 1P * 1,32A / 1P * 1,16A / 1P * 3,3 فتحات |
| وحدات التشغيل المتكاملة | يمكن تخصيصها وفقا لمتطلبات العملاء. |
| المصلح | نقل AC220V / 110V إلى DC48V ، قم بتوصيل البطارية كطاقة احتياطية ، ويمكن تخصيصها أيضًا وفقًا لمتطلبات العملاء. |
| الـ ODF |
إطار التوزيع البصري (ODF) هو عنصر حاسم في بنية تحتية شبكة الألياف الضوئية. إنه بمثابة نقطة مركزية لإنهاء ، وتنظيم ،وتوزيع كابلات الألياف الضوئيةالغرض الرئيسي من إطار التوزيع هو تسهيل الاتصال الفعال والمنظم، مما يسهل إدارة الشبكة وإصلاح الأخطاء وتوسيعها.
الوظيفة: 1) نقطة النهاية 2) التنظيم والإدارة؛ 3) صواني التقطيع 4) التسمية والتوثيق 5)الأمن والحماية؛ 6) قابلية التوسع
يمكن تخصيصها وفقا لمتطلبات العملاء. |
| بطارية احتياطية | يمكن أن تكون بطارية الليثيوم أو بطارية حمض الرصاص |
