نظام الطاقة المصلح للقدرة 18 كيلوواط مع توزيع الطاقة ووظيفة مراقبة البطارية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ESTEL |
| إصدار الشهادات: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| رقم الموديل: | ET48300-005 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 20-30 يوم عمل |
| شروط الدفع: | (ت) ، (ويسترن يونيون) ، (باي بال) |
| القدرة على العرض: | 8000 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| القدرة القصوى للتيار المستمر: | 18 كيلو واط | وضع التثبيت: | مثبتة على حامل مقاس 19 بوصة، ومضمنة في الخزانة |
|---|---|---|---|
| وحدة المعدل: | 3000 واط | جهد إدخال التيار المتردد: | 220VAC مرحلة واحدة |
| الجهد الخارجي: | -43~-58VDC، القيمة المقدرة: -53.5VDC | مستوى الحماية: | IP20 |
| إبراز: | نظام الطاقة المصلح مع شاشة البطارية,نظام الطاقة المصلح مع توزيع الطاقة,نظام الطاقة المصلح للقدرة 18kW,Rectifier Power System With Power Distribution,18kW Capacity Rectifier Power System |
||
منتوج وصف

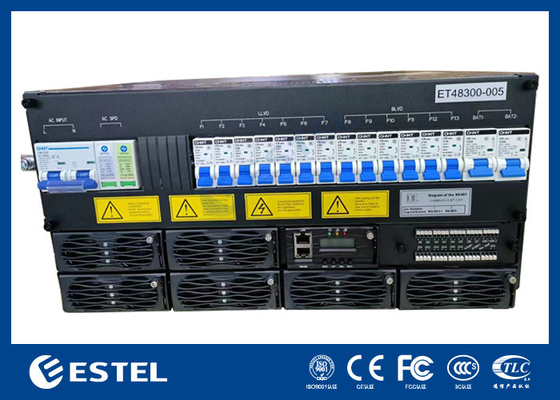

نظام الطاقة المصلح للقدرة 18kW مع توزيع الطاقة ووظيفة مراقبة البطارية

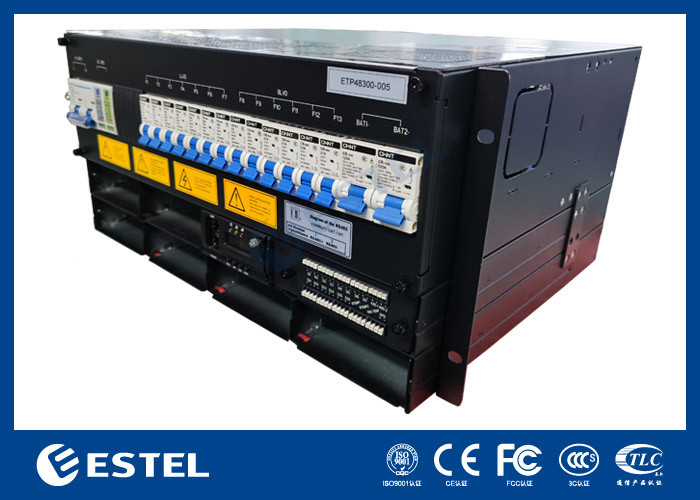

نظام الطاقة المصلح للقدرة 18kW مع توزيع الطاقة ووظيفة مراقبة البطارية
ET48300-005 مصدر الطاقة ذو الرف الفرعي 5U ارتفاع تصميم مضغوط لتلبية الاحتياجات التطبيقية الحرجة من الألياف ونقل الميكروويف،
جهاز الوصول، المفتاح. أقصى طاقة النظام هو 300A، مع AC / بطارية / حمولة MCBs.
الكابلات هي الوصول الأمامي مع MCB وبار الحافلة.
> العرض القياسي 19 بوصة الذي له ميزة الاستخدام الواسع
التصميم المدمج لارتفاع > 5U ، ويمكن توفير المساحة وتكلفة التثبيت
> تشغيل الجبهة والوصول إلى الكابلات، والصيانة الجيدة والآمنة
> إدارة البطارية المثالية، يطيل عمر البطارية وتوفير منافذ اتصال مختلفة،
RS485 ، منفذ الإنترنت ، جهات الاتصال الجافة ، وما إلى ذلك مما يتيح الشبكة المرنة والرصد عن بعد
> المصلح والجهاز التحكم يمكن توصيلهما بالشاشة الساخنة، والصيانة سهلة وسريعة على الإنترنت
> مجموعة واسعة من الجهد المدخل ((85-300Vac) شبكة الكهرباء قابلة للتكيف
يتكون ET48300-005 من وحدة توزيع، وحدة تصحيح، وحدة تحويل، وحدة مراقبة.
التكوين اختياري، كما هو موضح في الجدول أدناه:
| التكوين | وحدة المصلح | ملاحظة |
| المعيار | GB 4943 | للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| المعيار | IEC/EN 62368-1 | |
| المعيار | EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية | |
| المعيار | EN300386، CLASSA |

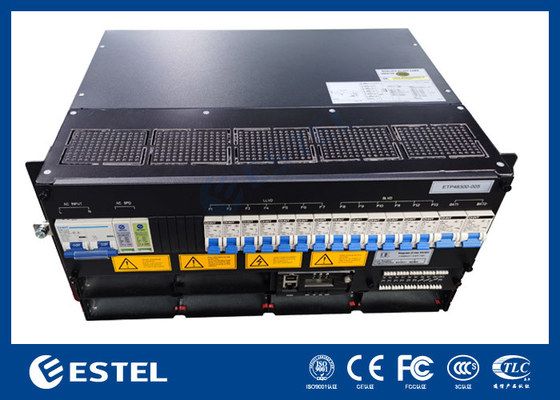

نظام الطاقة المصلح للقدرة 18kW مع توزيع الطاقة ووظيفة مراقبة البطارية
تكوين النظام
طريقتان للعمل:
(1) مدخل التيار المتردد: بدء تشغيل وحدة المكيف بعد تشغيل التيار المتردد ، والمخرجات -48Vdc ، في نفس الوقت شحن البطارية وتشغيل وحدة التحويل ، ومخرجات وحدة التحويل 220Vac.
في ظل الظروف العادية، تتم التحكم في معايير وحدة المكيف ووحدة التوزيع بواسطة وحدة المراقبة، والتي تعمل وفقًا للمعايير المحددة مسبقًا أو أوامر المستخدم.إذا كان هناك خطأ في شبكة التيار المتردد، والبطارية سوف طاقة إلى النظام، واستمر في الإخراج - 48 VDC و 220 فاكس، مع تفريغ البطارية، والجهد من البطارية يبدأ في الانخفاض، عندما يكون الجهد أقل من 43.2 فولت + / - 0.5 فولت، وحدة المراقبة إرسال إشارة البطارية تحت الجهد وإغلاق مخرج الحمل مباشرة، ثم نظام الطاقة سوف تتوقف عن العمل. عندما يتم استعادة الشبكة الخارجية الترددية،النظام سيعود للعمل بشكل طبيعي. (كل بيانات المراقبة أعلاه هي القيم الافتراضية للنظام ويمكن إعادة تعيينها من قبل المستخدم)
(2) مدخل -48 فولت: لا يوجد تيار متردد أو لا يمكن توصيل التيار المتردد ، الوصول إلى طاقة خارجية من -48 فولت إلى منفذ تحميل -48 فولت ، وحدة مراقبة البدء والتحويل ، 220 فولت خروج.
يتم تشغيل وظيفة تعويض درجة الحرارة بشكل افتراضي ، والتي يمكن تشغيلها أو إيقافها بواسطة أمر المستخدم إذا لزم الأمر. درجة حرارة التشغيل ≥ 55 درجة مئوية ،سيتم تقليل الطاقة المخرجة من مصدر الطاقة بشكل خطي (@ 65°C، ستكون قوة الخروج 1300 واط).
المواصفات
| النوع | ET48300-005 | |
| النظام | البعد | 482.0(W) *350.0(D) *5U(H) |
| الوزن | ≤25kg ((بدون مبررات) | |
| وضع التبريد | التبريد الطبيعي | |
| طريقة التثبيت | تم تثبيته على مفتاح 19 بوصة داخل الخزانة | |
| وضع الكابلات | من المدخل والخارج | |
| وضع الصيانة | الصيانة الأمامية،تغيير درجة وحدة الدعم | |
| مستوى الحماية | IP20 | |
| توزيع التيار المتردد | طريقة الدخول | 220VACفقط مرحلة |
| قدرة الدخول | 1 × 100A / 2P | |
| تردد الإدخال | 45 ~ 65 هرتز، القيمة المسموح بها: 50 هرتز/60 هرتز | |
| ACSPD | 20kA/40kA،8/20μs | |
| توزيع التيار المباشر | الجهد الخارجي | -43~-58VDC، القيمة المسجلة:-53.5VDC |
| السعة القصوى | 18كيلوواط | |
| أجهزة كسر البطارية | 2 × 125A / 1P | |
| أجهزة كسر الحمولة | LLVD: 32A / 1P × 2 + 40A / 1P × 2 + 63A / 1P × 3 | |
| BLVD: 6A / 1P × 2 + 10A / 1P × 2 + 16A / 1P × 2 | ||
| DCSPD | 10kA/,8/20μs | |
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC |
| الكفاءة | > 96% | |
| القوة الاسمية | 3000W ((176~300VAC) | |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((الإنتاج الكامل أقل من 50 درجة مئوية) | |
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| الوزن | ≤2kg | |
| وضع التبريد | التبريد القسري | |
| عامل القوة | ≥0.99 | |
| THD | ≤ 5% | |
| جهاز التحكم | إشارة الدخول | 4AI ((3البطارية، 1البطارية المحيطة) ، 7DI ((SPD، 6commonDI) |
| مخرج الإنذار | 6اللمس الجاف | |
| الاتصالالميناء | RS485,SNMP | |
| وضع العرض | شاشة LCD | |
| البيئة | التشغيل | -40 درجة مئوية ~ +75 درجة مئوية ((الإنتاج الكامل أقل من 50 درجة مئوية) |
| درجة الحرارة | ||
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((غير مكثف) | |
| الارتفاع | 0~3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m، الحد الأقصى للعمل | |
| درجة الحرارة تنخفض بمقدار 1 درجة، والارتفاع يرتفع بمقدار 200 متر.) |
||
التطبيق
(1) الوصول إلى الاندماج
(2) نظام التوزيع الداخلي والإضافة
(3) محطة الهاتف المحمول ونظام تغطية التوسيع
(4) شبكة اللاسلكية اللاسلكية
(5) محطة أرضية للاتصالات الفضائية ومحطة الاتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيفة
(7) أنظمة الطاقة غير المتقطعة الأخرى
الخصائص
(1) مخرجان: 48 فولت، 220 فولت
(2) مدخلين: 48Vdc، 220Vac
(3) اعتماد تكنولوجيا تعويض عامل الطاقة النشط، عامل الطاقة > 0.99
(4) نطاق عمل واسع لجهد مدخل التيار المتردد: 90 ~ 280Vac
(5) مجموعة واسعة من درجات حرارة التشغيل: -5°C ~ +55°C
(6) تكنولوجيا التبديل التي أجريت
(7) إدارة البطارية المثالية تمدد عمر البطارية: إدارة الشحن / التفريغ، تعويض درجة حرارة البطارية، حماية منخفضة الجهد.
(8) قابلة للتبادل الساخن
(9) حماية الإدخال فوق / تحت الجهد
(10) حماية الطاقة الخارجيّة من الإفراط في الجهد، حماية الطاقة الخارجيّة من الإفراط في التيار، حماية الطاقة الخارجيّة
(11) متضمنة / مثبتة على الحائط
(12) واجهة الاتصالات RS485 و RS232
