4G/ WIFI وحدة مراقبة البيئة عن بعد نظام مراقبة الأمن دعم RS485
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ESTEL |
| إصدار الشهادات: | ISO |
| رقم الموديل: | FSU1000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Depending on order quantity |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 15 إلى 20 يوم عمل |
| شروط الدفع: | L / C ، T / T ، باي بال |
| القدرة على العرض: | 2000 مجموعة شهرياً |
|
معلومات تفصيلية |
|||
| مصدر طاقة العمل: | مدخل 12 فولت تيار مستمر | بروتوكول: | Modbus-TCP، SNMP، منفذ الناقل B |
|---|---|---|---|
| سجل الإنذار والبيانات التاريخية: | تسجيل الإنذارات للتحليل | البعد: | 120*104*28 ملم |
| وضع الاتصال: | الاتصال في الوقت الحقيقي RS232 أو شبكة الناقل RS485 | الصف IP: | IP20 |
| إبراز: | وحدة مراقبة البيئة عن بعد 4G,وحدة مراقبة البيئة عن بعد,نظام مراقبة الأمن RS485,WIFI Remote Environmental Monitoring Unit,RS485 Security Monitoring System |
||
منتوج وصف
4G / WIFI بيئة المراقبة عن بعد / نظام مراقبة الأمن دعم RS485
4G / WIFI بيئة المراقبة عن بعد / نظام مراقبة الأمن

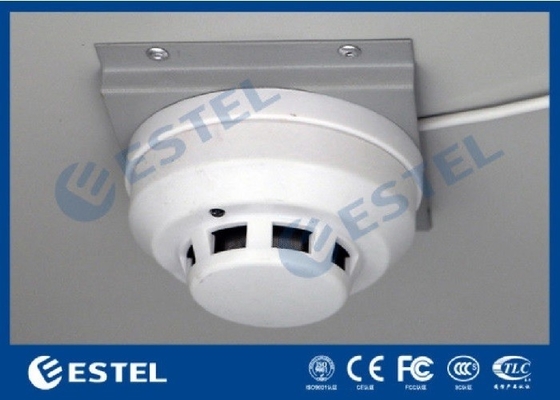

4G / WIFI ريموت مراقبة البيئة / نظام مراقبة الأمن يمكن أن تجمع حالة أجهزة الاستشعار المحلية (مثل جهاز الاستشعار الدخان، جهاز الاستشعار الباب، تسرب المياه، الأشعة تحت الحمراء، الخ) ،درجة حرارة ورطوبة ذكية، تكييف الهواء، توزيع الطاقة وغيرها من البيانات في الوقت الحقيقي،
دعم قياسي لنقل البيانات عبر شبكة إيثيرنت بسرعة 100 ميجابايت.
إصدار التكوين العالي يمكن أن يكون اختياري WIFI أو 4G وأشكال أخرى من نقل البيانات ، مع آمنة وموثوقة ، واسعة التطبيق ، وخصائص استقرار قوية.
4G / WIFI بيئة المراقبة عن بعد / تطبيقات نظام مراقبة الأمن
تستخدم منتجات السلسلة على نطاق واسع في تكييف الهواء وتطبيقات توفير الطاقة واستحواذ البيانات وتحويل البروتوكول وتوزيع الطاقة وصناعات أخرى.
- استيعاب البيانات التبديل: وهي مجهزة مع 4 استيعاب البيانات التبديل العالمي، والتي يمكن الوصول
- التحكم في تشغيل وإطفاء: يتم تكوين مفتاح واحد كتحكم عام ، ويتم تكوين آخر مع طاقة واحدة
- نقل البيانات: الاتصال بجهاز التحكم المحلي عبر واجهة RS485 أو واجهة RS232
- يدعم أجهزة متعددة البتات: يمكن الإبلاغ عن جميع الموانئ المتسلسلة للوحدة بشكل مستقل في عدة
- بروتوكول التنويع الميناء التسلسلي: يدعم إعادة توجيه بروتوكول ويمكن تحويل الميناء التسلسلي (الرئيسي،
- مخصصة: الحجم الصغير والحجم يمكن تخصيصها وفقا للحاجة، واجهة المحطة، والحماية
معلومات عن المنتج
عرض النموذج
| النموذج | DI*4 | DO*2 | تسرب*1 | RS485 | RS232 | واجهة الشبكة | 4G |
| FSU ميني-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU ميني-سي | √ | √ | √ | 2 | 1 | 1 | √ |

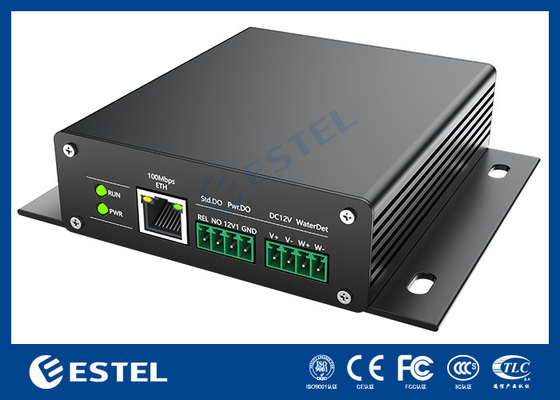

تعريف تفاصيل الواجهة
| واجهة | التعرف | الوصف |
| إمدادات الطاقة | V+(DC12V) | إدخال مصدر الطاقة إيجابي، نطاق إدخال الجهد 6-18V |
| إمدادات الطاقة | V- ((DC12V) | الكهرباء السلبية لدخول الطاقة |
| الكشف عن تسرب المياه | W+ | توصيل واحدة من كابلات الكشف إلى حبل الغمر في الماء أو اللوحة |
| الكشف عن تسرب المياه | -أجل | توصيل الكابل الآخر. ورقة غمر المياه والكابل غمر المياه تدعم عدة اتصالات موازية |
| واجهة الكابلات | 100Mbps ETH | دخول كابلات الشبكة |
| طاقة الخروج | 12 فولت |
الطاقة الخارجية للمستشعر هي إيجابية يتم تحديد قدرة الإخراج من قبل المحول |
| طاقة الخروج | الـ GND |
مصدر طاقة مستشعر خارجي مصدر طاقة خارجي إشارة الدخول النشطة للتبديل الأرضية |

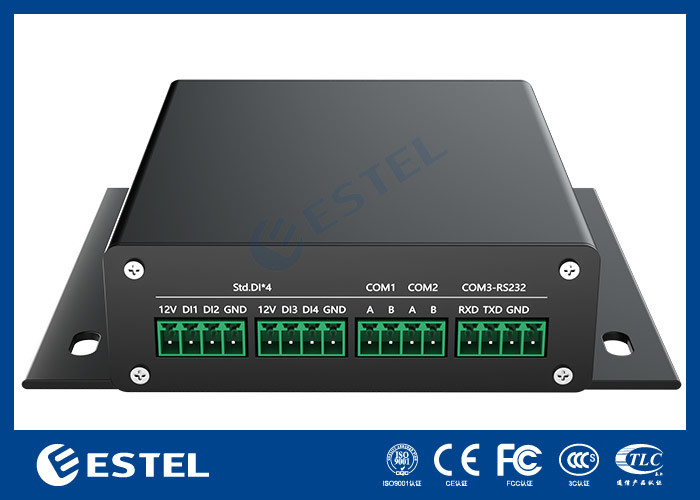

| إنتاج الـ DI | DI1-DI4 |
محول مدخل، اتصال سلبي 12 فولت وDI، الاتصال النشط يربط DI و GND |
| إنتاج DO | REL | تحويل مخرج رله نهاية مشتركة |
| إنتاج DO | NO1 | مخرج رلاي التبديل مفتوح دائما |
| إنتاج DO | 12V1 | مصدر الطاقة المتحكم به إيجابي |
| إنتاج DO | الـ GND | إمدادات الطاقة القابلة للسيطرة سلبية |
| الميناء التسلسلي | COM1-A | الميناء التسلسلي 1RS485 الفرق الإرسال والاستقبال في نفس الاتجاه |
| الميناء التسلسلي | COM1-B | الميناء التسلسلي 1RS485 المحطة العكسية المختلفة لإرسال واستقبال |
| الميناء التسلسلي | COM2-A | الميناء التسلسلي 2RS485 يبعث ويستقبل بشكل مختلف في نفس الاتجاه |
| الميناء التسلسلي | COM2-B | الميناء التسلسلي 2RS485 التفاضل الإرسال والاستقبال نهاية العكسية |
| الميناء التسلسلي | COM3-RXD | الميناء التسلسلي 3RS232 ينتقل الطرف المتلقي إلى الطرف الإرسالي للجهاز الآخر |
| الميناء التسلسلي | COM3-TXD | الميناء التسلسلي 3RS232 نهاية الإرسال تتصل بنهاية جهاز الاستقبال الآخر |
| الميناء التسلسلي | COM3-GND | منفذ تسلسلي 3RS232 إشارة الأرض تتصل إلى الأرض RS232 من الجهاز الآخر |

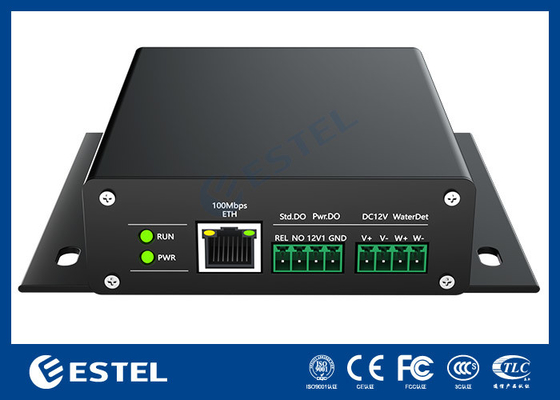

ضوء المؤشر
| واجهة | التعرف | الوصف |
| قوة قيادة | PWR | يشير إلى حالة مصدر الطاقة. بعد تشغيل الطاقة، فإنه هو ثابت على |
| القيادة العملية | تشغيل | يشير المؤشر إلى حالة التشغيل. يلمع المؤشر بعد تشغيل النظام والبرمجيات بشكل طبيعي في فترة 1s |
| واجهة الشبكة | إيثار | مؤشرات منفذ الشبكة على اليسار واليمين تشير إلى حالة الاتصال وحالة إرسال البيانات واستقبالها |
| البند | المعلم |
| الجهد المدخل | 12V ± 50٪ (6-18V) ، مع حماية الدائرة القصيرة المدخلة ، سوف يؤدي الإفراط في الجهد إلى تلف اللوحة الرئيسية |
| الاستهلاك الكلي للطاقة | استهلاك الطاقة في حالة الاستعداد أقل من 1 واط، وتيار الاستعداد أقل من 0.1A ((12V مدخل) |
| قدرة إمدادات الطاقة | كل مصدر الطاقة الخارجي للمضيف لا يتجاوز 12W، أي 12V1A.قد تكون محدودة بواسطة محول الطاقة |
| سعر السلسلة | الحد الأقصى لمعدل البود أكثر من 115,200 بي بي إس |
| درجة حرارة العملية | -5 ~ 55°C، (درجة حرارة التخزين -40 ~ 70°C) |
| رطوبة العمل | 10 ~ 95%، (رطوبة التخزين 10 ~ 90%) |
| البعد | 120 * 104 * 28 ملم |
| درجة IP | IP20 |
التثبيت
