خزانة الاتصالات الخارجية ذات الأبواب المزدوجة مع PDU / علبة البطارية / مكيفات الهواء
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | ESTEL |
| إصدار الشهادات: | IP55 |
| رقم الموديل: | ET7387115A-20U |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حالة خشبية مع المنصات |
| وقت التسليم: | 35 يوما |
| شروط الدفع: | T/T، ويسترن يونيون |
| القدرة على العرض: | 2000 |
|
معلومات تفصيلية |
|||
| مساحة داخلية: | رف 19 بوصة 20U | المواد: | الفولاذ المغلف |
|---|---|---|---|
| تصاعد: | شنت الكلمة | تبريد: | مكيف هواء |
| أبواب: | الباب الأمامي والباب الخلفي | العزل: | PEF 20mm |
| إبراز: | خزانة الاتصالات في الهواء الطلق مع سلة البطارية,خزانة الاتصالات الخارجية ذات البابين,خزانة الاتصالات في الهواء الطلق مع PDU,Dual-Doors Outdoor Telecom Cabinet,Outdoor Telecom Cabinet With PDU |
||
منتوج وصف
أطباق الاتصالات الخارجية ذات الأبواب المزدوجة مع مكيفات الهواء مع وحدة التشغيل والبطاريات
1. غرف الاتصالات الخارجية ذات الأبواب المزدوجة مع مكيف الهواء مقدمة
1.1 أباب مزدوجة مع مكيفات الهواء مواد خزانة الاتصالات الخارجية
الخزانة مصنوعة من الفولاذ المغلف، جدار مزدوج، سمك: 1.2mm، مع 20mm PEF.
1.2 أبواب مزدوجة مع مكيفات الهواء
المربع يتضمن 19 ′′ السكك الحديدية لتركيب المعدات.
1.3 باب الخزانة والقفل
الخزانة تتضمن بابًا واحدًا في المقدمة، باب واحد تماماً.
باب الخزانة يستخدم بنية مضمنة.
زاوية فتح الباب تصل إلى 110 درجة ويمكن لوجهة الحد من الباب أن تحد من زاوية الافتتاح. القفل هو قفل مضاد للسرقة من ثلاث نقاط ، يدعم القفل. تضم مفاتيح لفتح الباب.
2. خزانة الاتصالات الخارجية ذات الأبواب المزدوجة مع مكيف الهواء المعلم التقني
| التكوين | البند | المعلم التقني | |||
| الحجرة | النموذج | ET7387115A-20U | |||
| مستوى الحماية | IP55 | ||||
| البعد الخارجي | H1150mm × W725mm × D870mm | ||||
| البعد الداخلي | 19 بوصة | ||||
| المواد |
الفولاذ المغلف، سمك 1.2 مليمتر، جدار واحد. سمك أجزاء المحامل: 2.0mm |
||||
| العزل | 20 ملم PEF | ||||
| طلاء | طلاء مسحوق البوليستر | ||||
| اللون | RAL7035 | ||||
| قفل | نظام قفل مضاد للسرقة من ثلاث نقاط | ||||
| المفصل | المفصل الداخلي | ||||
| خيارات التثبيت | مقبوضة على الأرض | ||||
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | ||||
| الصيانة | باب أمامي و باب خلفي | ||||
| التبريد | اختياري | مكيف الهواء | مكيف الهواء المتردد | مبادلة الحرارة |
مباشرة التهوية |
| سعة التبريد | 1500 واط | 1500 واط | 80W/K | 180CFM | |
| الجهد المدخل | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| التواصل | RS485 | RS485 | RS485 | / | |
| وحدة توزيع الطاقة | الجهد | 200VAC240VAC ((اختياري) | |||
| المدخلات | (شنايدر)DPN 2 * 10A / 1p (اختياري) | ||||
| الناتج | (شنايدر)DPN 2 * 16A / 1P (اختياري) | ||||
| أجهزة استشعار | مستشعر الباب، مستشعر المياه، مستشعر درجة الحرارة والرطوبة، مستشعر الدخان | ||||
| وحدة مراقبة البيئة |
تركيب 19 بوصة، ارتفاع 1U، 48VDC الجهد المدخل، منفذ الاتصال: SNMP إدخال قيمة التبديل السلبي 9 اتجاهات، إدخال قيمة التبديل النشط 6 اتجاهات، مخرج رلاي 6 اتجاهات. |
||||
| غيرها | مصباح LED 48VDC للإضاءة،مفتاح LED | ||||
| البيئة | درجة حرارة العمل | -40 درجة مئوية ~ +55 درجة مئوية (+ الإشعاع الشمسي) | |||
| درجة حرارة التخزين | -40°C~+70°C | ||||
| رطوبة العمل | 5%~95% ((بدون تكثيف) | ||||
| ارتفاع العمل | 0~ 4000 متر | ||||
3. باب مزدوج مع مكيف الهواء ميزات خزانة الاتصالات الخارجية
3.1 الخزانة مقاومة للغبار والشمس والتمطر، تستخدم في البيئة الخارجية.
3.2 تستخدم آلة تبريد الخزانة مبادلة حرارة 80W/K.
3.3 بما في ذلك مصباح LED إضاءة AV220V، مثبت على أعلى الخزانة.
3.4 بما في ذلك اثنين من أجهزة استشعار الأبواب ، يستخدم واحد لضوء LED على / خارج ، ويستخدم الآخر لإنذار الباب المفتوح.
3.5 تخطيط الخزانة معقول، مما يسهل الوصول إلى الكابلات وتثبيتها وتعليقها بالأرض. هناك مدخلات للكابلات في الجزء السفلي من الخزانة.

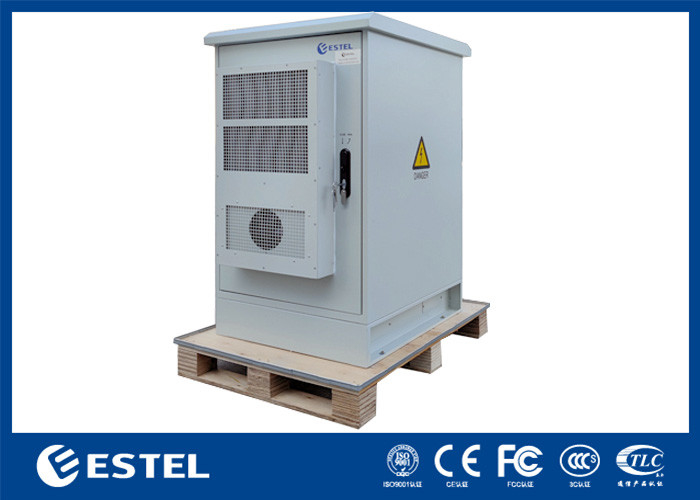

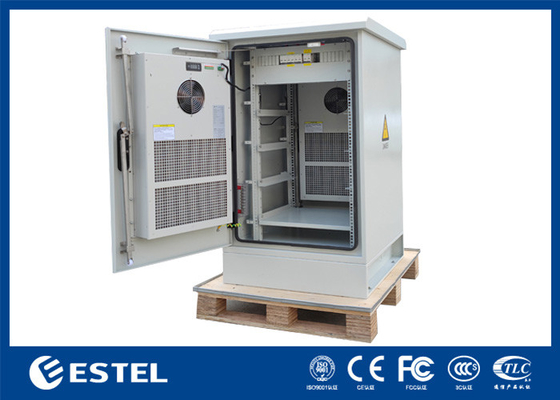

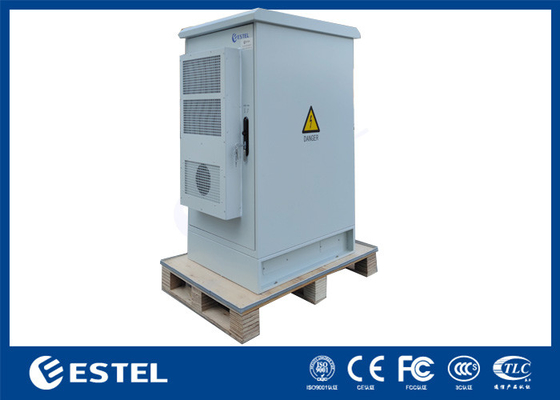

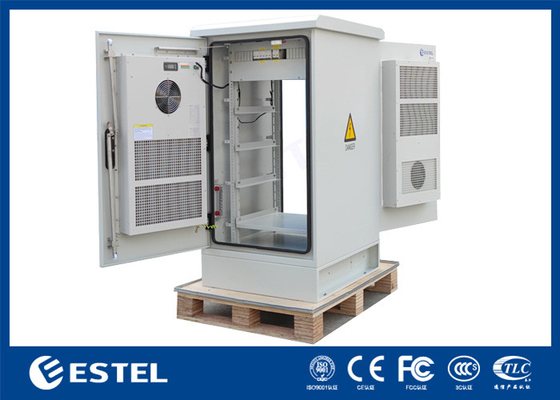

4صور الحكومة:
5المواصفات التقنية
(1) الظروف البيئية المطبقة:
- درجة حرارة التشغيل: -40 °C ~ + 75 °C
- درجة حرارة التخزين: -50°C ~ + 70°C
- درجة حرارة النقل: -50 °C ~ + 70 °C
- الرطوبة النسبية (RH): 5٪ ~ 99٪
- ضغط الهواء: 62kPa ~ 101kPa (مثل الارتفاع 0m ~ 5000m)
(2) المواد: الصلب المسال من جودة جيدة
(3) معالجة السطح: طلاء مسحوق، غطاء خارجية بوليستر رمادي فاتح RAL 7035
(4) حماية الدخول: IP55
(5) مقاومة الشعلة: تتوافق مع GB5169.7 اختبار A
(6) مقاومة العزل:المقاومة العازلة بين أجهزة الترسانة وأجزاء جسم الخزانة لا تقل عن 2 × 104M / 500V ((DC).
(7) مقاومة الجهد:فجهة المقاومة بين أجهزة التأريض وأجزاء جسم الخزانة لا تقل عن 3000V ((DC) / 1min.
6الملحقات
6.1 ضوء الخدمة
يستخدم ضوء الخدمة للحصول على ضوء إضافي داخل الخزانة. ضوء الخدمة هو 48VDC ، مثبت في الجزء العلوي من الخزانة.
6.2 مبادل الحرارة
ويتضمن الخزانة على 80W / K مبادل الحرارة، مثبتة على باب الخزانة.
7التعبئة
تغليف الأغلفة الخشبية
