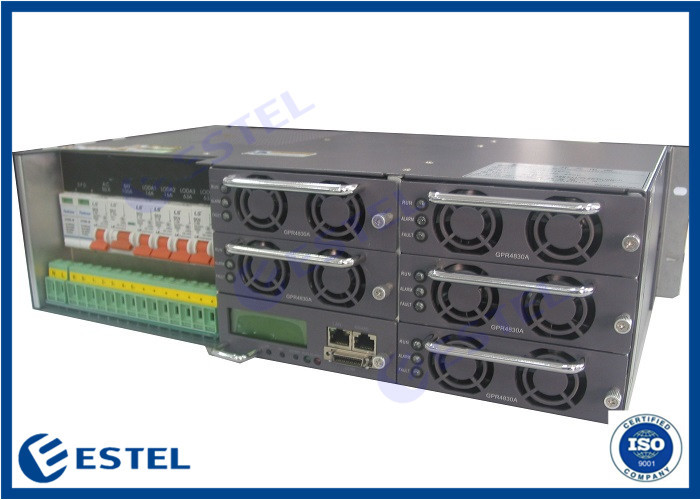

موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات

موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات

تفاصيل المنتج:

مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: ESTEL
إصدار الشهادات: ISO
رقم الموديل: GPE48150G

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: Depending on order quantity
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: <html xmlns="http://www.w3.org/1999/xhtml"> <head> <script>document.title='
شروط الدفع: L / C ، T / T
القدرة على العرض: 2000 مجموعات شهريا
افضل سعر اتصل

معلومات تفصيلية

التركيب: حامل رف 19 بوصة تطبيق: مجلس الوزراء للاتصالات في الهواء الطلق
مساهمة الجهد: 220 فولت الجهد الناتج: 48 فولت تيار مستمر
انتاج الطاقة: 8025 واط التيار الخارج: 150 أ
وحدة المراقبة: RS232 وحدة المعدل: 5 * 30 أ
تسليط الضوء:

معدل الاتصالات 8000 واط

,

مقوم الاتصالات بوحدة RS232

,

المعدل 8000 واط المستخدم في الاتصالات

منتوج وصف

موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات







المعدل المعياري للتركيب على حامل 8000 وات 48VDC 19 بوصة

150 أ RS232 إيثرنت



GPE48150G





تطبيق



مقومات الطاقة 48VDC عبارة عن مقوم معياري مثبت على الرف لتطبيقات الاتصالات مع نظام متطور لمراقبة وإدارة البطارية متكامل.


تدمج مقومات الطاقة 48VDC مقومات معيارية عالية الكفاءة في الرف المخصص وأنظمة الحامل المدمجة التي تتميز بالمراقبة عن بُعد ومراكز التوزيع المخصصة وفواصل الجهد المنخفض (LVD) والمفاتيح والإنذارات والمرحلات والمرفقات للتطبيقات الداخلية والخارجية.



تتمتع أنظمة الطاقة 48VDC بالكفاءة والميزات والموثوقية لتتناسب مع احتياجات شبكات الاتصالات الرئيسية ، ويقوم نظام طاقة التيار المتردد بتحويل مدخلات التيار المتردد إلى إخراج -48VDC.يشمل بشكل أساسي نظام طاقة متكامل.


يتم تطبيق النظام على نطاق واسع لخزائن الاتصالات الخارجية.يتمتع النظام بتكامل عالٍ وكفاءة عالية وتصميم عالي الموثوقية ، مما يساعد العملاء بشكل فعال على تقليل استهلاك الطاقة وحفظ بصمة المواقع.





المميزات

  • وحدات المعدل السريع للتبديل السريع
  • N + 1 التكرار
  • نطاق جهد الإدخال الواسع ، 90-280 فولت تيار متردد
  • تقنية تحويل التيار الصفري / الجهد بكفاءة عالية ≥92٪
  • اعتماد تقنية تعويض عامل القدرة النشط بعامل 0.98
  • نطاق درجة حرارة التشغيل: -25 درجة مئوية + 55 درجة مئوية
  • مشاركة تلقائية للتيار ، عملية متوازية
  • وظيفة الحماية المثالية من زيادة التيار 20KA (8/20 US)
  • رف جبل - 19 بوصة
  • مثالي لطاقة الاتصالات 48 فولت
  • إدارة البطارية المتقدمة
  • خيارات توزيع طاقة التيار المستمر


أعدادات النظام



يتكون النظام من وحدة التوزيع ، وحدة المعدل (1 دقيقة ، 5 مجموعات كحد أقصى) ووحدة المراقبة.التكوين اختياري ، على النحو التالي الجدول:



ترتيب وحدة المعدل وحدة المراقبة توزيع ملاحظة
اساسي GPR4830A1 / GPR4830A GPM48D-232 (مع منفذ RS232)

توزيع التيار المتردد: 1-phase، 3-wire input، 1-pole

AC MCB (63A) ؛

توزيع التيار المباشر: فتيل البطارية 100A × 1 ؛

LVLD: 63 أمبير × 3

LVBD: 10 أمبير × 2

لمزيد من التفاصيل ، يرجى الرجوع إلى مواصفات الوحدات.
اختياري 1 GPR4810A1 GPM48D (بدون منفذ إيثرنت)
اختياري 2 GPR4815A
اختياري 3 GPR4820A





























خصائص GPE48150G



إدخال
معامل دقيقة. نموذجي ماكس. وحدة ملاحظة
مدى جهد المدخلات 90 220 280 بطالة
تردد الإدخال 45 50 65 هرتز
المدخلات الحالية     50 أ
عامل القوى 0.98

















انتاج |
معامل دقيقة. نموذجي ماكس. وحدة ملاحظة
نطاق انتاج التيار الكهربائي -42 -53.5 -58 Vdc
نطاق الإخراج الحالي 0   150 أ 176 ~ 280VAC
0   75 أ 90 <176VAC
ريبل (Vp-p)     200 بالسيارات الإدخال / الإخراج المقدر ، تطبيق مكثف غشاء 0.1 فائق التوهج ومكثف إلكتروليت عالي التردد 10 فائق التوهج ، عرض نطاق راسم الذبذبات 20 ميجاهرتز.
كفاءة الإخراج 90 92   ٪ 220Vac الإدخال
83 85   ٪ مدخلات 110Vac
اللائحة     ± 1 ٪
تنظيم الحمل     ± 1 ٪
تنظيم الخط     ± 1 ٪





المواصفات الميكانيكية
الأبعاد (بشكل عام) 482.6 مم × 253.0 مم × 130.5 مم
الوزن (كجم) (الإجمالي)

≤18.5 كجم (شاملاً الوحدة)

≤8.5 كجم (الإطار + التوزيع ، باستثناء الوحدة)



موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات 0



توصيل كهربائي



موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات 1





أوصاف موصلات الكابلات:



(1) N هو السلك الطبيعي ، L هو السلك الحي ، PE هو السلك الأرضي

(2) B1- و B2- هي BATT (-) ، B1 + و B2 + هي BATT (+)

(3) 1- ، 2- ، 3- ، 4- ، 5- هي LODA1 ، LODA2 ... تحميل LODA5 (-)

(4) 1+ ، 2+ ، 3+ ، 4+ ، 5+ هي LOAD1 ، LOAD2 ... تحميل LOAD5 (+)





الاتصالات



1. RS485 ، واجهة اتصال GPE48150G ، تقع في وحدة المراقبة ، وظيفة للتواصل مع المضيف.



وضع الاتصال RS485:

أ. قم بتوصيل أحد طرفي كابل الاتصال بـ RS-485 على اللوحة الأمامية لـ GPE48150G

B. Pin2 من كبل الاتصال المرتبط بـ RS-485 والكابل A و B من RS485 المرتبط بـ A و B من RS-485.



2. تعريف إشارة منفذ RS232



موثوقية عالية 8000 واط RS232 وحدة معدل الاتصالات 2



يتصل 2 RJ45 الموجود على اللوحة الأمامية بالمضيف ، ومنفذ الاتصال 2 متصل بالتوازي ، ووصف الدبوس على النحو التالي:



RX232: الدبوس 3 من RJ45 ، مستقبل محطة الاتصالات RS232 لوحدة التحكم.

GND: دبوس 6 من RJ45.

TX232: دبوس 7 من RJ45 ، مرسل محطة اتصال RS232.
